Binario Alurail L

Binario anticaduta ad elevata scorrevolezza

Il nuovo binario Alurail L, in alluminio 6060 T6, è studiato e progettato per garantire la massima scorrevolezza in piano, in verticale, a soffitto e per realizzare campate fino a 6 m di lunghezza.
Il sistema garantisce basso impatto visivo e ingombri ridotti, ed è dotato di accessori per una facile installazione e manutenzione.

La navetta studiata per il binario Alurail L ha le seguenti caratteristiche:

  • corpo in alluminio 6060 T6
  • 6 cuscinetti a sfera per una perfetta scorrevolezza
  • protezione in ottone contro sporco e polvere tra il corpo in alluminio della navetta e i cuscinetti
  • copertura antimanomissione per assicurare la massima sicurezza
  • dotata di ancoraggio superiore, con angolo di lavoro a 180°
Articolo
003911
Modello
Alurail L 3m binario anticaduta
Dettagli
Binario anticaduta Alurail di lunghezza 3m in alluminio 6060 T6 e certificato EN 795, CEN/TS 16415 tipo D.
Articolo
003910
Modello
Alurail L 6m binario anticaduta
Dettagli
Binario anticaduta Alurail di lunghezza 6m.
Articolo
003848
Modello
Nav L Tipo 1
Dettagli
Navetta per binario Alurail L certificata per il sostegno di una persona. Costruita con corpo in alluminio Anodizzato ad alta resistenza e gruppo rotante in acciaio inox 316 ed ottone. Gancio di ancoraggio orientabile di 180° sull'asse perpendicolare
Articolo
006806
Modello
CG:Tubolare Alurail L a disegno
Dettagli
CG:Tubolare Alurail L prodotto a disegno. Verga da 6 metri in acciaio S235 zincato a caldo
Articolo
003831
Modello
Terminale Fisso
Dettagli
Terminale Fisso in acciaio Inox 304 per Alurail L con bulloneria a martello per il bloccaggio sul binario
Articolo
003987
Modello
Terminale a scatto ALURAIL L
Dettagli
Terminale a scatto in acciaio inox 304 per Alurail L con bulloneria a martello per il bloccaggio sul binario.
Articolo
003894
Modello
Kit Spine Allineamento Alurail L
Dettagli
Kit Spine Allineamento Alurail L
Articolo
004737
Modello
Giunzione Alurail L piatto triplo
Dettagli
Giunzione Alurail L piatto triplo
Articolo
006522
Modello
Giunzione Binario Alurail L
Dettagli
Giunzione Binario Alurail L
Articolo
005477
Modello
Giunzione Alurail L su tub 60x60x5
Dettagli
Giunzione Alurail L su tub 60x60x5
Articolo
004239
Modello
Fermo dilataz Alurail L c/barra M10
Dettagli
Fermo dilataz Alurail L c/barra M10
Articolo
004923
Modello
Fermo fix Alurail L/S c/barra M10
Dettagli
Piattino di fissaggio 304L elettrolucidato e marcato con barra di lunghezza 35mm per Alurail L e S con rondella grower e dado autobloccante
Articolo
005199
Modello
CG:Fermo fix Alurail L/S c/bar.M10
Dettagli
CG:Fermo fix Alurail L/S c/bar.M10
Articolo
002572
Modello
Fermo fix Alurail L/S s/z bull
Dettagli
Piattino di Fissaggio Decapato 304L per Alurail L e S senza bulloneria
Articolo
004930
Modello
Fermo fix Alurail L/S s/z bull 316
Dettagli
Fermo fix per binari Alurail L e S senza bulloneria 316
Articolo
004945
Modello
Fermo dilatazione Alurail L s/z bul
Dettagli
Piattino di fissaggio in 304L con sistema di dilatazione per Alurail L tipo femmina per bullone di lunghezza variabile non incluso
Articolo
004215
Modello
Kit Spazzole pulisci bin Alurail L
Dettagli
Kit composto da nr. 2 spazzole pulisci binario (1 davanti e 1 dietro) con supporto per navetta Alurail L
Articolo
005128
Modello
Tappo Alurail L
Dettagli
Tappo Alurail L
Articolo
005072
Modello
Tappo in plastica 60x60
Dettagli
Tappo in plastica 60x60
Articolo
004181
Modello
Staffa inox a S Alurail L
Dettagli
Staffa inox a S Alurail L
Articolo
004179
Modello
Staffa Inox ad L 110x168 Alurail L
Dettagli
Staffa Inox ad L 110x168 Alurail L
Articolo
004183
Modello
Staffa Inox a C L80 Alurail L
Dettagli
Staffa Inox a C L80 Alurail L
Articolo
003984
Modello
Staffa Omega ALURAIL
Dettagli
Staffa Omega ALURAIL
Articolo
004731
Modello
Staffa Giunzione Alurail L UPN SZ
Dettagli
Piastra esterna zincata a caldo con piatti e bulloneria di fissaggio in acciaio inox
VIDEO

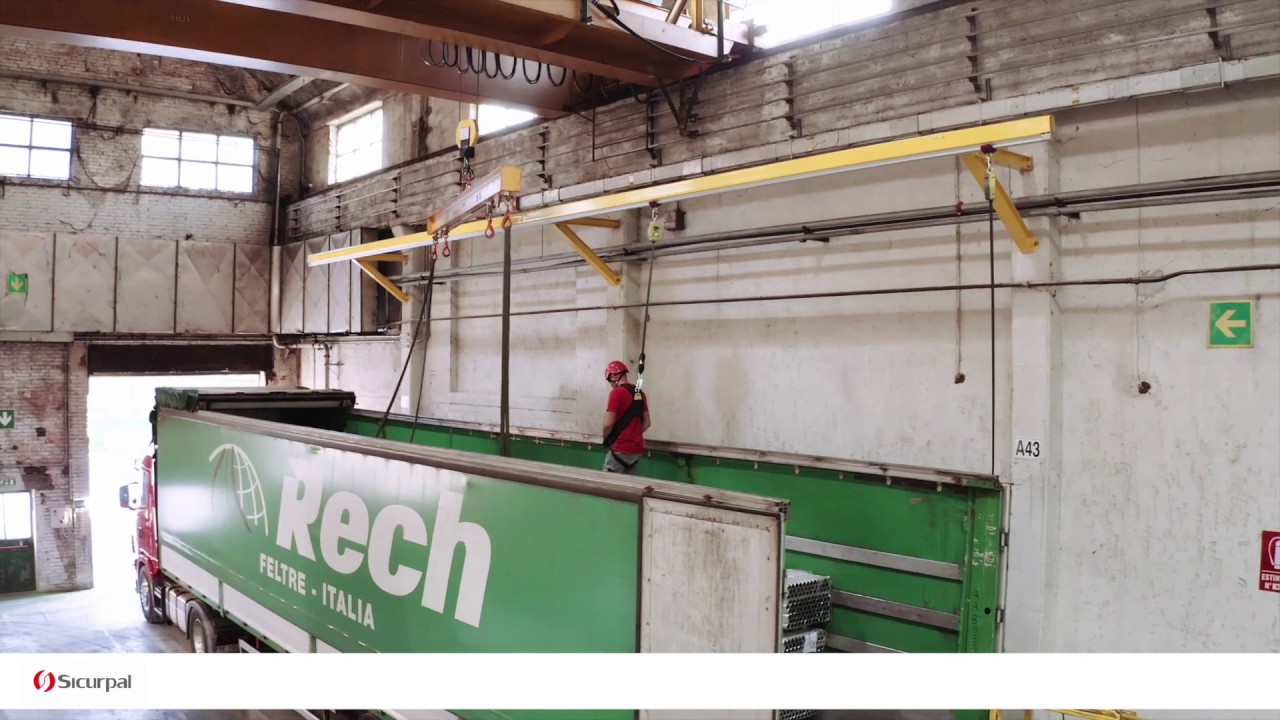

Binario Alurail L.

Scorrevolezza e basso impatto visivo

FAQ binario.

In base alla UNI EN 795:2012 e alla Decisione di esecuzione (UE) 2015/2181 della Commissione del 24 Novembre 2015, i dispositivi che devono riportare la marcatura CE sono solo quelli di tipo B ed E.

Sì! Le manutenzioni in particolare per i sistemi di sicurezza sono obbligatorie, e la norma italiana riguardante i sistemi anticaduta UNI 11560:2022 prevede di ispezionare almeno una volta ogni 2 anni o prima del loro riutilizzo se non sono utilizzate da molto tempo (anche diversi anni).

La domanda è complessa, di che collaudo si parla? Dalla norma vengono richieste due verifiche una riguardante gli ancoranti (materiale utilizzato per fissarci alla struttura portante: barre filettate con resina, viti strutturali, ecc...) i quali devono resistere agli sforzi massini generati dalla caduta di un operatore ed una seconda per verificare, in pratica, l’esecuzione del corretto montaggio. Salvo diversa dichiarazione del fabbricante, occorre applicare per questa ultima verifica, una forza nella direzione di lavoro di 5 kN per 15 secondi al palo/piastra della linea di Ancoraggio. In ogni modo entrambe le verifiche sono obbligatorie, se si intende la verifica come collaudo la risposta è SI.

La prima azione da eseguire è analizzare i rischi e non è possibile eseguire questa operazione senza tenere conto delle attività che saranno eseguite.

Tutti i sistemi di protezione collettiva dai bordi rientrano nelle soluzioni adottabili: parapetti, reti di sicurezza, sistemi combinati (parapetti e reti anticaduta). La scelta di quale utilizzare dipende dalle caratteristiche della copertura e dalle esigenze del committente.

I dispositivi a deformazioni controllata dissipano parte dell’energia che si sviluppa durante la caduta dell’operatore, riducendo così il carico trasmesso alla struttura di supporto. Sebbene ogni dispositivo abbia un proprio carico di rottura, la deformazione elastoplastica che il dispositivo a deformazioni controllata subisce durante la caduta dell’operatore non deve in nessun modo implicarne la rottura.

Sì. Infatti, la UNI 11560:2022 prevede che le ispezioni periodiche avvengano masimo ogni 2 anni o un periodo inferiore se da indicazione dell'ingegnere progettista strutturale.

Sì. Secondo quanto stabilito dalla UNI 11560:2022, punto 9.2.1, l’ispezione del sistema dopo il montaggio deve essere effettuata dall’installatore ed eseguita in accordo con le istruzioni del fabbricante dei dispositivi, del progettista del sistema di ancoraggio e del progettista strutturale. Per ancoraggi con inserimento di elementi meccanici o chimici, deve essere valutata l’opportunità di effettuare prove di carico che restituiscano una forza di trazione di almeno 5 kN per singolo ancorante, per verificare la corretta connessione tra ancorante e struttura di supporto.

Sì. Poichè lo scopo di un sistema di ancoraggio è quello di permettere il collegamento tra la linea vita e un sistema di protezione individuale in modo tale da impedire la caduta dall’alto, è necessario effettuare una valutazione dei rischi che ne preceda la progettazione. Tale valutazione implica l’analisi dei rischi prevalenti, concorrenti o susseguenti e/o legati alle lavorazioni/attività che devono essere svolte sulla copertura.

Essa deve essere necessariamente tenuta in considerazione al fine di progettare un sistema che protegga il lavoratore da tali rischi.

La responsabilità, secondo l’art. 59 del D.Lgs. n. 81/2008, è del lavoratore nel caso in cui egli non abbia adempito agli obblighi di sicurezza, osservato le disposizioni ai fini della protezione individuale, utilizzato correttamente le attrezzature di lavoro, partecipato ai programmi di formazione.

Nel caso in cui il malfunzionamento di una o più parti di un sistema di ancoraggio sia invece da attribuire a difetti di produzione o di installazione, la responsabilità ricade sul produttore e/o sull’installatore.

La UNI 11560:2022 indica che la documentazione da fornire al committente deve contenere:

  • Progetto della configurazione del sistema di ancoraggio (Informazioni Tecniche di Utilizzo del Sistema), effettuato dal progettista del sistema di ancoraggio sulla base della valutazione del rischio.
  • Progetto di verifica del progettista strutturale inerente il tipo di ancorante alla struttura di supporto in funzione della tipologia del materiale della struttura (Relazione di Calcolo).

In base all’appendice A2 della UNI EN 795:2012 – Guida per la documentazione da fornire dopo l’installazione, la documentazione necessaria che deve essere fornita al committente deve comprendere:

  • Piano di installazione schematico che indichi indirizzo e ubicazione dell’installazione, nome e indirizzo della società di installazione, nome della persona responsabile dell’installazione, identificazione del prodotto (nome del fabbricante del dispositivo di ancoraggio, tipo, modello/articolo), dispositivo di fissaggio (fabbricante, prodotto, forze di trazione e trasversali ammissibili), piano di installazione schematico e informazioni pertinenti per l’utente/committente, quale per esempio la disposizione dei punti di ancoraggio.

Tale piano dovrebbe essere affisso nel punto d’accesso all’edificio in modo tale da essere visibile o disponibile a tutti.

  • Dichiarazione di corretto montaggio fornita dall’installatore responsabile, che deve contenere le seguenti informazioni riguardanti il dispositivo di ancoraggio: dichiarazione di conformità dell’installazione rispetto alle istruzioni di installazione fornite dal fabbricante nel manuale d’uso e manutenzione, dichiarazione di esecuzione secondo il piano di installazione, di cui sopra, dichiarazione di fissaggio al substrato specificato e secondo le modalità specificate (numero di bulloni, materiali corretti, posizione corretta, ubicazione corretta), dichiarazione che il lavoro è stato commissionato in conformità alle informazioni del fabbricante, informazioni fotografiche/documentazione.
  • Dichiarazione di conformità dei materiali e manuali di istruzioni per montaggio, uso e manutenzione, rilasciati dal produttore del sistema di ancoraggio.

I punti di ancoraggio consentono di muoversi soltanto nell’area circolare di raggio pari alla lunghezza del cordino, mentre le linee vita consentono lo spostamento lineare per tutta la loro lunghezza.

Una linea vita rigida o a binario è un dispositivo di ancoraggio che impiega una linea di ancoraggio rigida che devia dall’orizzontale di non più di 15° (se misurata tra gli ancoraggi di estremità e intermedi in qualsiasi punto sulla sua lunghezza).

Principali caratteristiche:

  • Sistema adatto per lavori in fune
  • Sistema adatto in presenza di impianti fotovoltaici, e per strutture a bassa resistenza strutturale
  • Basso impatto visivo, buona mobilità e sicurezza
  • Adattabilità alla forma del tetto
