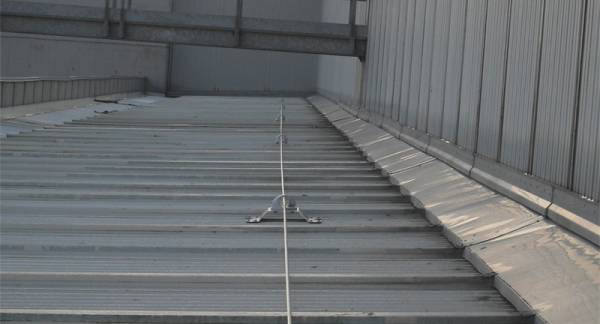

Sicurlam

Sistema di ancoraggio in acciaio inox AISI 304 per il fissaggio su lamiera grecata.

Sicurlam è la soluzione ideale per la messa in sicurezza delle coperture in lamiera grecata, con un design studiato per garantire massima tenuta, impermeabilità e compatibilità con diverse configurazioni strutturali. Realizzata con materiali di alta qualità e conforme alle normative vigenti, unisce prestazioni tecniche elevate a facilità di installazione.

  • Piastra S-LAM in acciaio INOX AISI 304 elettrolucidata, a spessore ridotto per minimizzare le sollecitazioni sui fissaggi.
  • Compatibile con tutte le coperture in lamiera grecata, anche con interasse fino a 420 mm.
  • Impermeabilizzazione garantita da neoprene e rivetti a fiore con guarnizione.
  • Certificata UNI EN 795:2012, CEN/TS 16415:2013 e UNI 11578:2015 Tipo C, per l’utilizzo fino a 4 operatori.
  • Sistema completo e versatile, con accessori rapidi da montare,
  • Identificazione elettronica (QR Code/NFC) e disegni BIM disponibili

Se si desidera saperne di più sulle scelte inerenti ai metodi di fissaggio dei dispositivi o sulle responsabilità imposte dalla legislazione attualmente in vigore, è possibile scaricare il manuale che troverete qui di seguito oppure visitare la sezione Obblighi e Responsabilità

Articolo
001517
Modello
Piastra S-Lam con rivetti
Dettagli
Piastra da lamiera in acciaio INOX AISI 304 decapato, studiato per estremità e intermedi non lineari. Base di dimensioni 524X450X53 mm, con 2 fogli di neoprene e piatto di rinforzo. Incluso Kit B16 con rivetti per il fissaggio.
Articolo
001439
Modello
Piastra P-Lam con rivetti
Dettagli
Piastra da lamiera n acciaio INOX AISI 304 per coperture in lamiera. Base di dimensioni 363x293x25 mm, con strato di impermeabilizzazione integrato. Incluso Kit B10 con rivetti per il fissaggio.
Articolo
000787
Modello
Piastra Xlam c-bulloneria
Dettagli
Piastra di fissaggio da posizionare sopra i dispositivi Sicurlam in posizione intermedia. Permette di posizionare il cavo ad un altezza di 0,146 m, evitando così che il cavo tocchi la lamiera di copertura. Dadi e bulloni inclusi.
Articolo
002647
Modello
Coppia Lam Rinf. Prevern. c/Rivetti
Dettagli
Coppia di lamiere di rinforzo preverniciate con rivetti.Spessore 8/10.
Articolo
002648
Modello
Coppia Lam.di Rinf. INOX c/Rivetti
Dettagli
Coppia di lamiere di rinforzo INOX con rivetti.Spessore 8/10.
Articolo
006650
Modello
Cavo dn8 49 fili in Inox 316
Dettagli
Cavo in acciaio INOX AISI 316 Ø 8 mm a 49 fili con bandella identificatrice per tracciabilità del prodotto.
Articolo
000033
Modello
Dissipatore Linea Vita Inox 304
Dettagli
Dissipatore di energia in acciaio inox AISI 304. Indispensabile nelle linee vita inferiori ai 40/50 m al fine di ridurre i carichi sui supporti.
Articolo
001758
Modello
Maglia rapida x connes. dissipatore
Dettagli
Maglia rapida piccola per connessione dissipatore in acciaio INOX AISI 316 (NO Sicurslim)
Articolo
009728
Modello
Kit serracavo S-Block
Dettagli
Kit serracavo S-Block per cavo Ø 8mm comprensivo di 1 redancia e 1 guaina termo retraibile
Articolo
002477
Modello
Tenditore c/Canaula da Crimpare+bul
Dettagli
Tenditore con filetto di 250 mm in acciaio INOX AISI 316 da crimpare per linea vita. Bulloneria compresa: 2 dadi e 1 rondella
Articolo
002494
Modello
Tenditore Forc.fiss/Can.da crimpare
Dettagli
Tenditore ad anima chiusa in acciaio inox AISI 304 per tensionamento cavo con un'estremità a forcella fissa e un'estremità a canaula da crimpare.
Articolo
002493
Modello
Tenditore Inox 304 doppia For.Fissa
Dettagli
Tenditore ad anima chiusa in acciaio INOX 304 per tensionamento cavo, con due estremità a forcella fissa.
Articolo
000294
Modello
Tenditore Forc.snod/Can da crimpare
Dettagli
Tenditore ad anima chiusa per tensionamento cavo in acciaio inox AISI 316 con un'estremità a forcella snodata e un'estremità a canaula da crimpare
Articolo
000032
Modello
Tenditore Inox 316 Doppia F/S
Dettagli
Tenditore ad anima chiusa in acciaio INOX 316 per tensionamento cavo con due estremità a forcella snodata.
Articolo
000292
Modello
Terminale Forc.fissa/Can.da.crimp.
Dettagli
Terminale serraggio cavo in acciaio inox AISI 316 con un'estremità a forcella fissa e un'estremità a canaula da crimpare
Articolo
000293
Modello
Terminale Forc.snod/Can da crimpare
Dettagli
Terminale serraggio cavo in acciaio Inox AISI 316 con un'estremità a forcella snodata e un'estremità a canaula da crimpare
Articolo
003664
Modello
Terminale Occhio per Cavo d8
Dettagli
Terminale a occhio per cavo d8 marcato da crimpare con crimpatrice
Articolo
003935
Modello
Finecorsa STOP
Dettagli
Finecorsa da utilizzare come segnale di un tratto di linea vita non utilizzabile oppure oltre il quale non si può andare. Installabile su cavo diametro 8 mm.
Articolo
003924
Modello
Finecorsa Cambio DPI
Dettagli
Finecorsa da utilizzare come segnale per informare l'operatore sulla corretta gestione dei DPI come da elaborato tecnico di progetto del sistema anticaduta. Installabile su cavo diametro 8 mm.
Articolo
003747
Modello
Navetta Anticaduta x Linea Vita 316
Dettagli
Navetta Anticaduta x Linea Vita Inox 316 con moschettone
Articolo
003927
Modello
Navetta Fissa
Dettagli
Navetta fissa con connettore incluso
Articolo
001344
Modello
Passacavo Verticale reg0-45 per Nav
Dettagli
Passacavo Verticale reg 0-45 per navetta con bulloneria: 1 bullone TE 16x35, 1 bullone TS 16x35 + dado autobloccante e rondella Ø16 inox 304
Articolo
000192
Modello
Passacavo Verticale per Nav.
Dettagli
Passacavo verticale per navetta con bulloneria:1 bullone TE 16x35, 1 bullone TS 16x35 + dado autobloccante e rondella Ø 16 inox 304
Articolo
001327
Modello
Passacavo verticale fix 90° per nav
Dettagli
Passacavo verticale fix 90° per navetta con bulloneria: 1 bullone TE 16x35, 1 bullone TS 16x35 + dado autobloccante e rondella Ø 16 inox 304
Articolo
000306
Modello
Passacavo ad Angolo con Puleggia
Dettagli
Passacavo ad angolo con elementi in acciaio INOX AISI 304 e puleggia in alluminio. Bulloneria compresa: bullone 16x50 + dado autobloccante e rondella ø 16 mm in inox 304
Articolo
001459
Modello
Connettore LV
Dettagli
Accessorio di connessione fra piastra e linea vita. Il fissaggio del connettore alla piastra avviene mediante bullone M16x30 in acciaio inox A2-70
Articolo
003934
Modello
DRN
Dettagli
DRN

FAQ linee vita.

È un sistema di ancoraggi lineare, ovvero la linea (flessibile o rigida) compresa tra ancoraggi di estremità e/o intermedi, alla quale si fissa l’operatore. A quest’ultimo è fatto obbligo di indossare un D.P.I. (Dispositivo di Protezione Individuale) di III categoria contro le cadute dall’altro, fissato alla linea sia mediante un connettore che mediante un punto di ancoraggio mobile.

La durabilità di un prodotto è definita dal produttore, ma dipende da molti fattori tra cui qualità dei materiali utilizzati, uso che ne viene fatto, agenti atmosferici, condizioni ambientali del luogo in cui si installa la linea vita, ecc.

Sì, una linea vita deve essere certificata secondo le norme tecniche di riferimento: UNI EN 795:2012 (per dispositivi removibili tipo A e C), CEN/TS 16415:2013 (per dispositivi removibili tipo A e C) e UNI 11578:2015 (per dispositivi permanenti tipo A e C).

La conformità della linea vita ad una o più delle norme sopracitate dipende dall’utilizzo che se ne farà, pertanto non necessariamente essa deve essere conforme a tutte e tre le norme contemporaneamente.

È responsabilità del produttore rilasciare una dichiarazione che attesti la conformità del prodotto rispetto alla norma di riferimento.

No. Tutte le linee vita composte da ancoraggi conformi alle norme UNI 11578:2015 (per dispositivi permanenti tipo A e C), UNI EN 795:2012 (per dispositivi removibili tipo A e C) e CEN/TS 16415:2013 (per dispositivi removibili tipo A e C) sono idonee all’utilizzo con D.P.I. contro le cadute dall’alto.

Gli unici collegamenti certificati tra linea vita o fettucce di tipo B e D.P.I. (Dispositivo di Protezione Individuale) sono i connettori conformi alla UNI EN 362.

La scelta dipende dalle caratteristiche della struttura portante. In caso di caduta dell’operatore i pali rigidi generano grandi forze, che vengono poi trasmesse agli ancoranti e alla struttura di supporto; i pali deformabili invece assorbono maggiormente i carichi, trasferendone meno su ancoranti e struttura di supporto. Per questo, laddove la struttura di supporto non sia adatta a resistere ad alte sollecitazioni, sono da preferirsi i pali a deformazione elastoplastica.

La norma UNI EN 795:2012 non specifica alcun materiale in particolare, ma raccomanda che il cavo non registri alcuna corrosione e che, in caso di funi metalliche zincate, la zincatura sia conforme alla ISO 2232.

Il numero dipende dalla norma secondo la quale la linea vita è certificata e deve essere indicato dal produttore nel manuale d’uso.

Sì, per installare una linea vita è indispensabile essere adeguatamente formati e informati, sia sugli aspetti tecnici che sulla sicurezza del lavoro in quota.

La UNI EN 795:2012, Appendice A, raccomanda che il fabbricante consigli l’installazione dei dispositivi di ancoraggio solo da parte di persone o organizzazioni competenti, in grado di rispettare le specifiche tecniche e garantire la sicurezza degli utilizzatori.

Inoltre, la UNI 11900:2023 sottolinea che i sistemi di ancoraggio permanenti devono essere installati da personale formato e qualificato, in grado di:

  • valutare correttamente la struttura di supporto;

  • rispettare le istruzioni del fabbricante e le procedure di montaggio;

  • garantire la conformità alle norme di sicurezza e alla documentazione tecnica del sistema.

Per approfondire: https://www.sicurpal.it/it/sicurform-formazione/qualifica-uni-11900/

Dal punto di vista normativo, è necessario possedere idoneità tecnica e amministrativa, come previsto dall’Art. 26 del D.Lgs. 81/2008 e successive modifiche, e rimane responsabilità del committente verificare l’idoneità tecnica dell’impresa o del lavoratore autonomo a cui vengono affidati i lavori.

I metodi di fissaggio possibili sono molteplici e sono strettamente connessi alla tipologia di struttura su cui viene installato il sistema di ancoraggio. Essi possono essere fissati mediante piastra e contropiastra, tramite viti e dadi, oppure utilizzando barre e resine bicomponenti, viti da legno, tasselli meccanici, rivetti, morsetti, ecc. Resta comunque responsabilità dell’ingegnere incaricato verificare la tipologia di ancorante e della struttura ed indicarne caratteristiche e dimensioni.

I punti di ancoraggio consentono di muoversi soltanto nell’area circolare di raggio pari alla lunghezza del cordino, mentre le linee vita consentono lo spostamento lineare per tutta la loro lunghezza.

La scelta di quale sistema di protezione dalle cadute debba essere adottato è di competenza del datore di lavoro, che sceglie il sistema più idoneo in base alla funzione protettiva cui deve adempiere (per esempio non avrebbe alcuna utilità installare un parapetto per proteggersi dal rischio di sfondamento del piano di calpestio). È comunque preferibile, come indicato dal D. Lgs 81/2008, prediligere i sistemi di protezione collettiva nel caso di rischio di caduta dal bordo.

Il collegamento ad una linea vita da parte di un operatore che lavora in fune può ritenersi sicuro qualora il produttore lo abbia previsto e riportato nel manuale d’uso da lui rilasciato e qualora le condizioni operative lo consentano.

Il rifacimento del coperto è un lavoro di manutenzione straordinaria, ovvero non rientrante nell’ambito dei lavori che possono essere eseguiti mediante l’utilizzo di una linea vita. Essa è infatti indicata per lo svolgimento dei lavori di manutenzione ordinaria, quali ad esempio riparazione dell’antenna radiotelevisiva, manutenzione della gabbia di Faraday, manutenzione di impianti tecnici presenti in copertura, rifacimento/sostituzione di guaine e membrane impermeabilizzanti, pulizia di grondaie, riparazione di parabole, installazione o manutenzione di pannelli solari o impianto fotovoltaico, ecc.

Sì, previa valutazione dei rischi da parte di un tecnico abilitato e in rispetto delle normative vigenti in ambito di sicurezza contro le cadute dall’alto.

La UNI 11560:2022 indica che la documentazione da fornire al committente deve contenere:

  • Progetto della configurazione del sistema di ancoraggio (Informazioni Tecniche di Utilizzo del Sistema), effettuato dal progettista del sistema di ancoraggio sulla base della valutazione del rischio.
  • Progetto di verifica del progettista strutturale inerente il tipo di ancorante alla struttura di supporto in funzione della tipologia del materiale della struttura (Relazione di Calcolo).

In base all’appendice A2 della UNI EN 795:2012 – Guida per la documentazione da fornire dopo l’installazione, la documentazione necessaria che deve essere fornita al committente deve comprendere:

  • Piano di installazione schematico che indichi indirizzo e ubicazione dell’installazione, nome e indirizzo della società di installazione, nome della persona responsabile dell’installazione, identificazione del prodotto (nome del fabbricante del dispositivo di ancoraggio, tipo, modello/articolo), dispositivo di fissaggio (fabbricante, prodotto, forze di trazione e trasversali ammissibili), piano di installazione schematico e informazioni pertinenti per l’utente/committente, quale per esempio la disposizione dei punti di ancoraggio.

Tale piano dovrebbe essere affisso nel punto d’accesso all’edificio in modo tale da essere visibile o disponibile a tutti.

  • Dichiarazione di corretto montaggio fornita dall’installatore responsabile, che deve contenere le seguenti informazioni riguardanti il dispositivo di ancoraggio: dichiarazione di conformità dell’installazione rispetto alle istruzioni di installazione fornite dal fabbricante nel manuale d’uso e manutenzione, dichiarazione di esecuzione secondo il piano di installazione, di cui sopra, dichiarazione di fissaggio al substrato specificato e secondo le modalità specificate (numero di bulloni, materiali corretti, posizione corretta, ubicazione corretta), dichiarazione che il lavoro è stato commissionato in conformità alle informazioni del fabbricante, informazioni fotografiche/documentazione.
  • Dichiarazione di conformità dei materiali e manuali di istruzioni per montaggio, uso e manutenzione, rilasciati dal produttore del sistema di ancoraggio.
