Passerelle Sicurpal

Passerelle e camminamenti

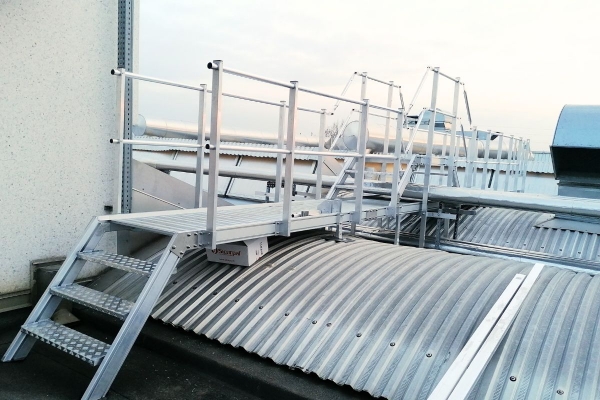

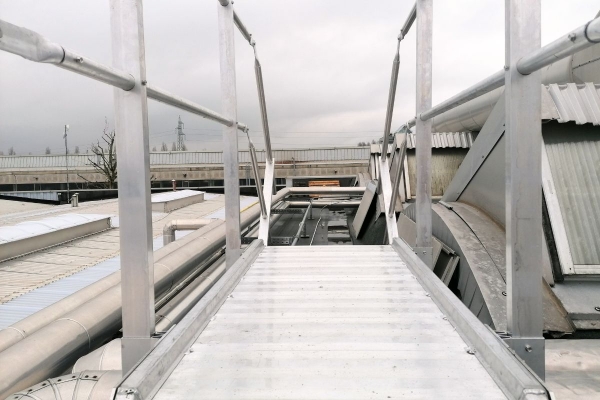

Le passerelle Sicurpal sono pensate per  la messa in sicurezza di passaggi pedonali in quota e/o in presenza di ostacoli.

  • Realizzate integralmente in alluminio
  • Presentano un piano di calpestio antiscivolo
  • Progettate per essere utilizzate in solo appoggio su superfici piane, oppure fissate alla copertura per mezzo di supporti, per una portata max di 200 kg/mq.
  • Per esigenze particolari richiedere preventivo comunicando le specifiche richieste (misure passerelle, distanza supporti, portata, luogo di installazione, ecc.).
  • Possono essere progettate su misura in base alla lunghezza richiesta.

CARATTERISTICHE TECNICHE PASSERELLA SICURAL

Larghezza standard mm 600/800 (piano di calpestio)
Lunghezza standard moduli mm 1000/2000/3000 (a scelta del progettista in caso di composizioni con più moduli. Moduli multipli di 200 mm)
Altezza parapetto mm 1100



  • Passerella Sicu
    Art. 005588
    Passerella Sicurpal 1,0 m x 600mm
  • Montante parape
    Art. 010016
    Montante di altezza pari a 1220 mm realizzato in lega di alluminio estruso 6063-T6 con elevate performance di resistenza e lavorabilità.
  • Passerella Sicu
    Art. 005660
    Passerella Sicurpal 1,0 m x 800mm modulo completo
  • Passerella Sicu
    Art. 009095
    Passerella Sicurpal 2,0 m x 600mm
  • Passerella Sicu
    Art. 005251
    Passerella Sicurpal di centrale 2 m x 800mm
  • Passerella Sicu
    Art. 009007
    Passerella Sicurpal 3,0 m x 600mm modulo centrale
  • Passerella Sicu
    Art. 005616
    Passerella Sicurpal 3,0 m x 800mm modulo finale
  • Coppia Chiusura
    Art. 004020

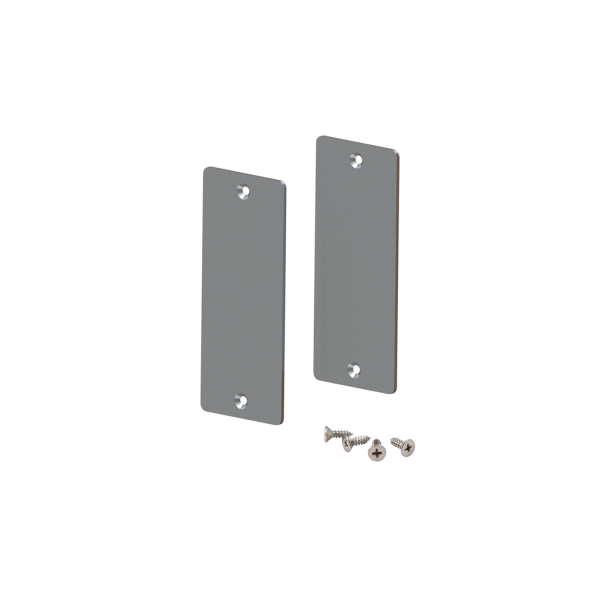

    Coppia Chiusura Profilo Passerella: kit con 2 lamiere + 4 viti 4.8x16 autofil.
  • Kit tappi monta
    Art. 010530
    Kit di tappi per montanti, costituito da: tappo superiore e inferiore, viti di fissaggio corrimano e corrente, viti di fissaggio montante con staffe a parete.

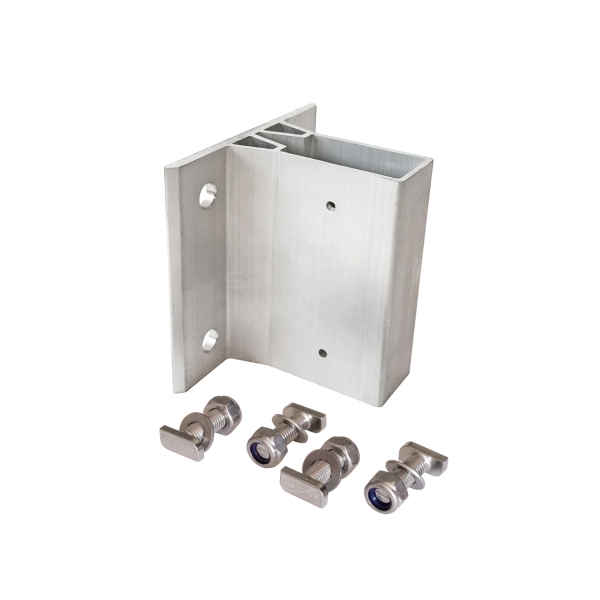

  • Staffa nuovo pa
    Art. 010123
    Staffa nuovo parapetto con viti TM
  • Corrimano parap
    Art. 010686
    Corrimano ad alte prestazioni di lunghezza pari a 3000 mm. Realizzato in lega di alluminio 6063-T6.
  • Giunzione passe
    Art. 009111
    Giunzione passerella L250. Da fissare con nr. 8 bulloni M10 non forniti

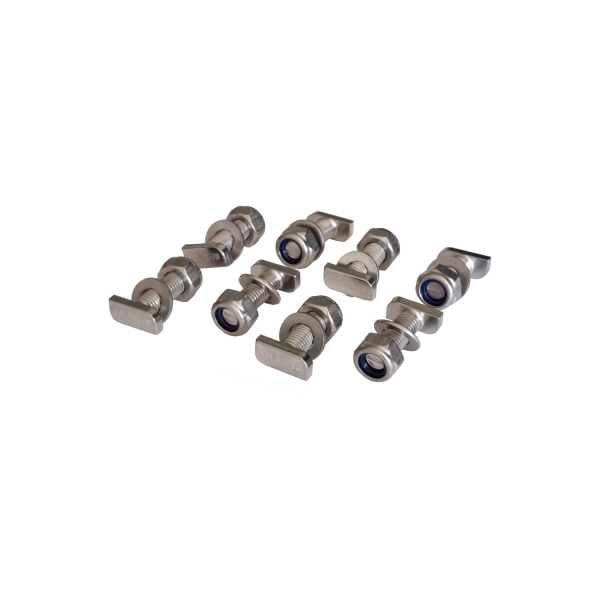

  • Kit B27
    Art. 009733
    Kit bulloneria TM M10 per giunzione passerella. formato da: 8 bullone TM 10x30 + 8 dado autobloccante M10 + 8 rondelle M10

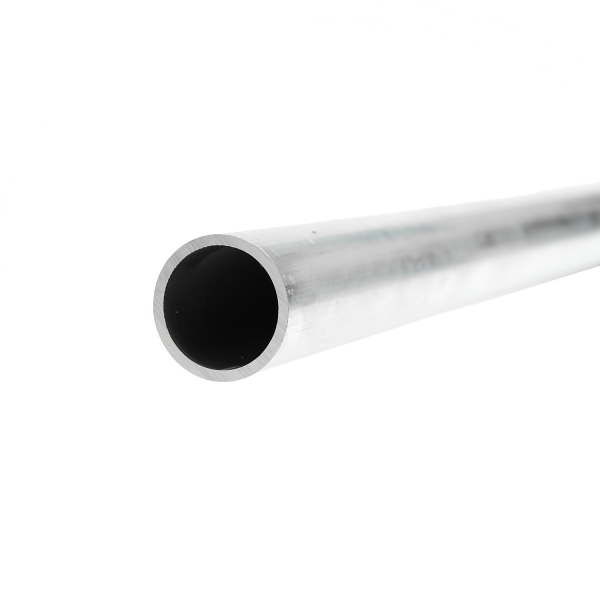

  • Corrente parape
    Art. 010532

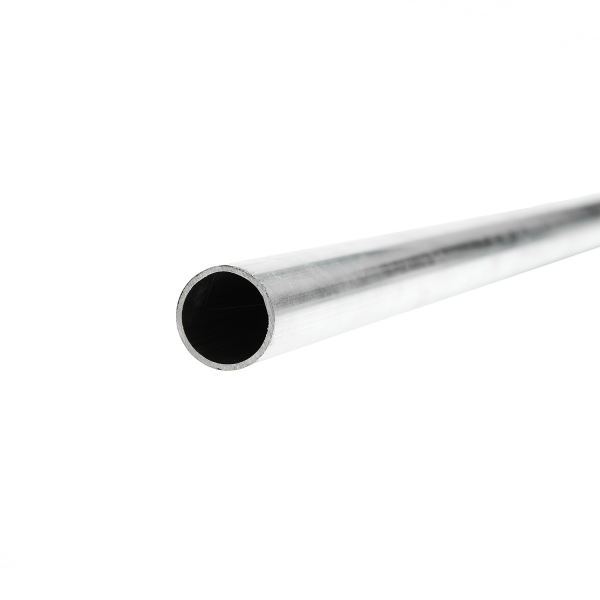

    Corrente intermedio Ø35x2 mm. Dotato di crimpatura ad una delle due estremità, consente maggiore rapidità in fase di montaggio.
  • Snodo corrimano
    Art. 009840

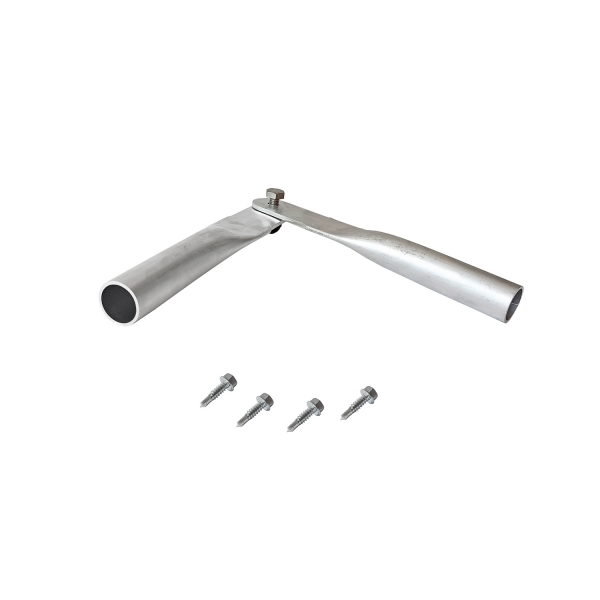

    Snodo corrimano a 360°. Consente di eseguire cambi di direzione sia in senso verticale che in senso orizzontale. Facile innesto con alette ad incastro. Da fissare tramite vite autofilettante fornita.
  • Snodo corrente
    Art. 010018
    Snodo corrente a 360°. Consente di eseguire cambi di direzione sia in senso verticale che in senso orizzontale. Facile innesto con alette ad incastro. Da fissare tramite vite autofilettante fornita.
  • Tubolare e Ango
    Art. 005001
    Nr. 1 Tubolare di supporto comprensivo di nr. 2 Angolari per Fissaggio Passerella
  • Tronchetto di g
    Art. 010019

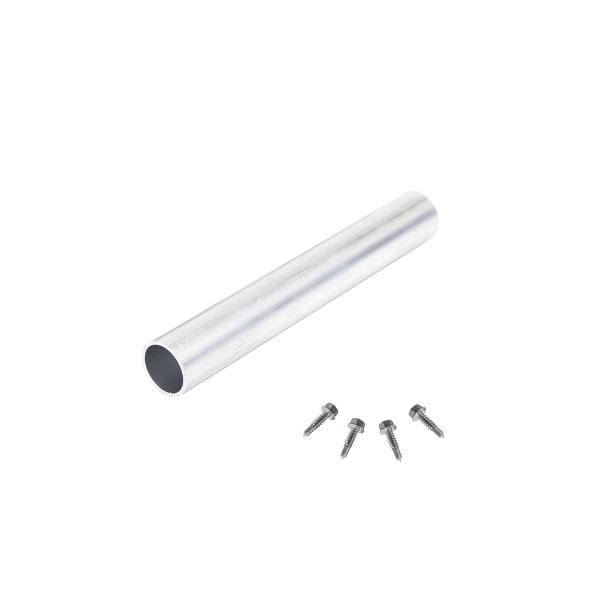

    Tronchetto di giunzione da inserire all’interno del corrimano e fissare per mezzo di 4 viti autofilettanti (fornite). All’interno del kit vengono fornite 2 viti aggiuntive per il fissaggio del corrente.
  • Tavola fermapie
    Art. 010743

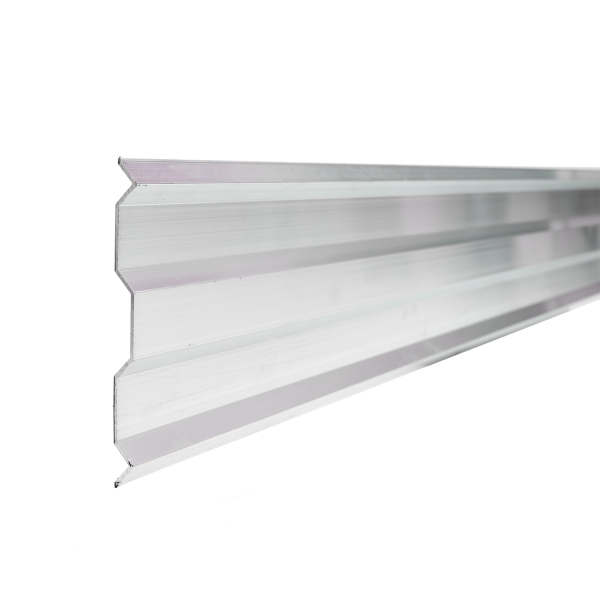

    Tavola fermapiede di altezza 150 mm. Realizzata in lega di alluminio 6063-T6 con innesto rapido.
  • Kit piastra di
    Art. 010536
    Piatto di giunzione della tavola fermapiede in acciaio Inox di spessore 2 mm.
  • Staffa stretta
    Art. 010418
    Staffa in acciaio Inox 304 di spessore 2 mm. Dotata di 4 viti autofilettanti, consente il fissaggio della tavola fermapiede direttamente sul montante.
  • Kit angolo ferm
    Art. 010531
    Kit di giunzione angolare della tavola fermapiede. Realizzati in acciaio Inox di spessore 2 mm, prevedono la giunzione interna ed esterna dell’angolo.
  • Tappo di giunzi
    Art. 009838
    Tappo per corrimano realizzato in poliammide. Dotato di alette laterali per fissaggio duraturo.
  • Tappo in plasti

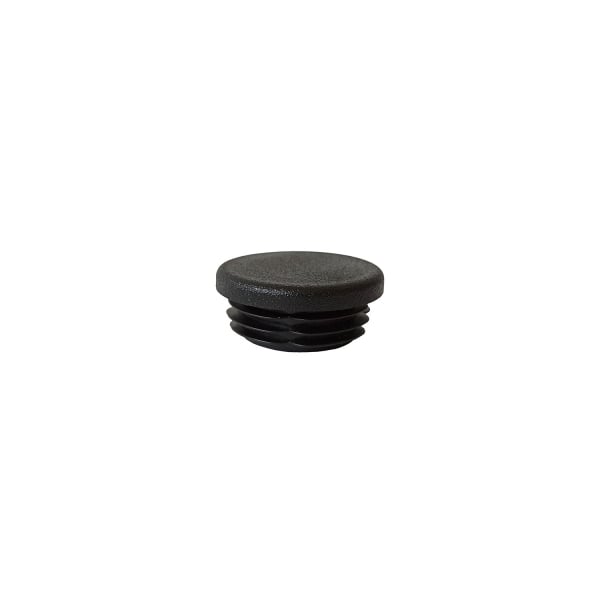

    Art. 009837
    Tappo per corrente di diametro Ø35 realizzato in poliammide. Dotato di alette laterali per fissaggio duraturo.
  • P.lla Sicurpal
    Art. 005247
    Passerella Sicurpal modulo ad angolo calp. 0,8 m - L 1,2 m
  • Angolo Passerel
    Art. 009010
    Passerella Sicurpal modulo ad angolo calp. 0,6

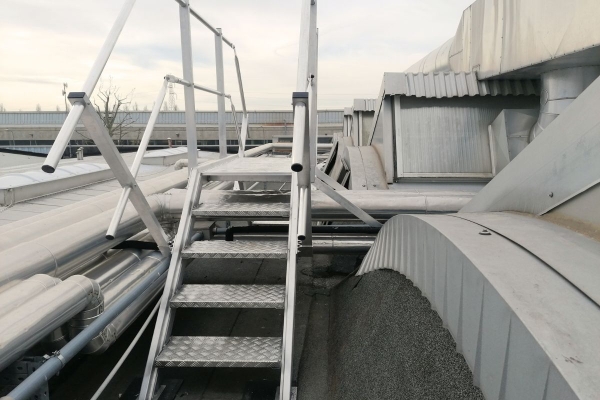

  • Scala pass 800
    Art. 009471
    Codice Generico: Scala a 45° per passerella a scavalco largh. 800 mm, di altezza personalizzabile, min. 400 mm max 2000 mm
  • Scala pass 600
    Art. 009519
    Codice Generico: Scala a 45° per passerella a scavalco largh. 600 mm, di altezza personalizzabile, min. 400 mm max 2000 mm
