Einsatzbereich: Industriebauten

Produkt: Shed Line mit CR-Platten und VRB-Schlitten

Installationsort: Giffoni Valle Piana (SA)

Datum: August 2010



ANFORDERUNGEN DES KUNDEN:

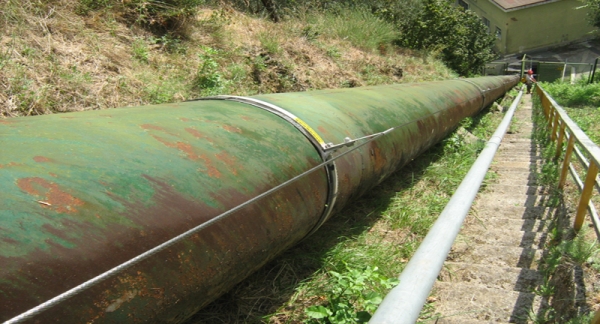

  • Es musste ein Sicherungsseil zur Sicherung einer Rohrleitung mit 0,8 m Durchmesser, 406 m Länge und 109 m Fallhöhe, die Teil des Wasserkraftwerks Tusciano in Giffoni Valle ist, installiert werden.
  • Das Sicherungsseil musste zwei Funktionen erfüllen:
  1. Dem Wartungspersonal bei den Tätigkeiten zur Unkrautvernichtung, zum Neuanstrich der Rohrleitung und zur Überprüfung der Kompensatoren gefahrloses Arbeiten ermöglichen;
  2. Als Verankerungspunkt für die Mitarbeiter dienen, die den Weg zur Turbine unter dem darüber liegenden Staudamm benutzen müssen. Dieser Weg, der Anfang des 20. Jahrhunderts gebaut wurde, war sehr schlecht nutzbar. Es waren keine Halte und Ausruhstellen vorhanden und er war auf Fels gebaut war, wodurch er im Sommer wie im Winter (aufgrund des vom Rohr erzeugten Kondenswassers und der Vereisungsgefahr) rutschig war. Zu diesem Zweck musste ein Sicherungsseil mit Verriegelungssystem installiert werden, um das Absturzrisiko für die Mitarbeiter zu beseitigen.
  • Für das Gefälle der Rohrleitung, das 45° überschreitet, bestand eine Regelungslücke. Die Norm EN 795:2002 zertifiziert nämlich im Winkel zwischen 0 und ±15° zum Horizont installierte Sicherungsseile, die Norm EN 353.1 dagegen Sicherungsseile mit Verriegelung, die im Winkel von ±5° zur Lotrichtung installiert werden.



LÖSUNG: Speziell konstruierte Shed Line mit CR-Platten und VRB-Schlitten

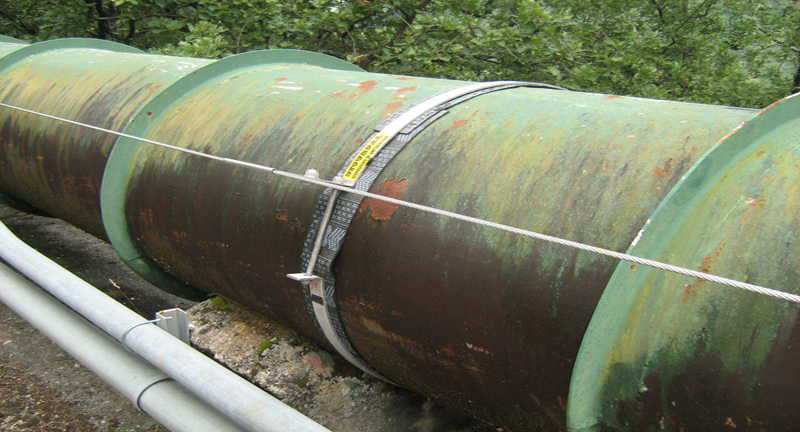

  • Sicurpal hat als Sicherungsseil eine Shed line mit CR-Platten installiert, an der ein VRB-Schlitten montiert wurde. Die Rutschgefahr kann zwar nicht beseitigt werden, aber nach Abnahmeprüfungen bei 30°, 45° und 60° ist dieses System geeignet, den Mitarbeiter genau an der Stelle, an der er stürzt, aufzufangen. Die Anlage ist mit den in der Norm EN 795:2002 vorgeschriebenen Belastungen und der in der Norm EN 353.1 vorgeschriebenen Verriegelungsfunktion konform. Sicurpal hat auch eine spezielle interne Technik entwickelt, um das neue System zu zertifizieren.
  • Die außergewöhnlich komplexe Anlage wurde von hochspezialisiertem Fachpersonal installiert, das in der Lage ist, am Doppelseil zu arbeiten (angeseilt).
  • Bei der Planung und Installation des Sicherungsseils wurde das Problem der Vibrationen durch Wasserschlag und mögliche Strömungen, die eins der beiden Materialien der Rohrleitung korrodieren könnten, berücksichtigt und gelöst.

FÜR DIESE INSTALLATION VERWENDETE ARTIKEL:
  • Shed Line
    Sicherungssystem mit Platten für Mauerbänder oder Plattenbauten.
